00-29876

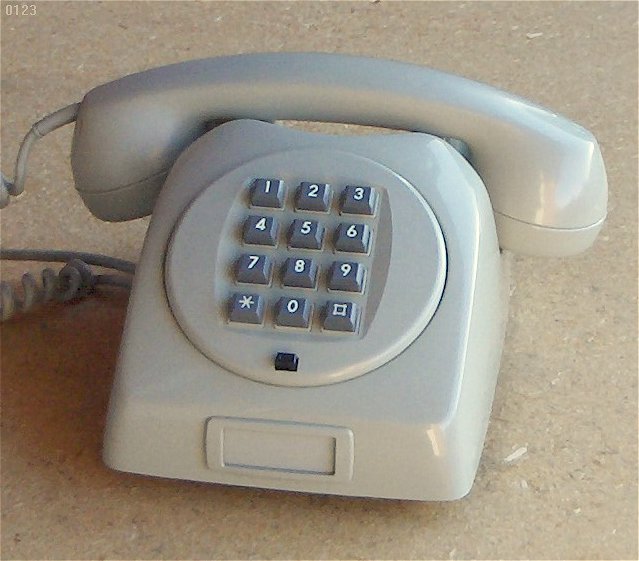

När telefonstationer med mottagare för tonsignalering började installeras, tog man fram en variant av Dialogen (se 00-20860) med knappsats i stället för fingerskiva. Under knapparna sitter två transistorbestyckade oscillatorer för tonsignalerna. Den svarta knappen nederst är R-knappen, den som orsakar ett kort (60 ms) avbrott i strömslingan för registerinkoppling vid förfrågan, transport etc. Även detta sköts med hjälp av ett par transistorer. Därmed hade halvledartekniken gjort sitt intåg i telefonerna i svenska hem. Själva talkretsen är dock i princip samma antisidetone-koppling med transformator som i 1933 års modell (se BC330)

Eftersom apparaten är tillverkad av L M Ericsson, är alla ståldetaljer både förzinkade och kromaterade, därför gulgrönaktiga i färgen. Apparaten ingår i min egen samling. Den har varit i drift 1976 - 2005.

Sidan är inte helt färdig.





För större versioner av miniatyrerna nedan, klicka på dessa.
e01869at.jpg (5053 bytes) e01867at.jpg (9863 bytes) e01864at.jpg (9184 bytes) e01865at.jpg (7638 bytes)
Undersida Insats ovanfrån med lossad knappsats Insats vänstersida. Under klykan ses kretskortet för R-impulsering Insats högersida
